前言

在此之前，我们通过两篇文章，对于进行UE4中描边效果实现将要用到的内容进行了阐述（文章一 文章二）。本篇文章，我们将要进行阐述说明，如何使用之前讲述的内容进行后处理描边的实现，如果你没有读过之前的文章，也没关系，因为参照本篇博文进行操作一样可以实现描边效果。

步骤阐述

1. 选取场景中需要进行描边检测的物体，开启渲染自定义深度通道
2. 选取后处理体积放入场景中
3. 编写后处理体积材质

整个过程比较麻烦的是第三部，我们将一步步进行详细阐述，旨在帮助大家更加清晰了解整个操作过程。

准备工作

构建工程，选取场景中的物体（图一）开启自定义深度通道渲染，本文选取第三人称角色模版，将场景中的物体如图二（细节面板中渲染选项）进行操作。

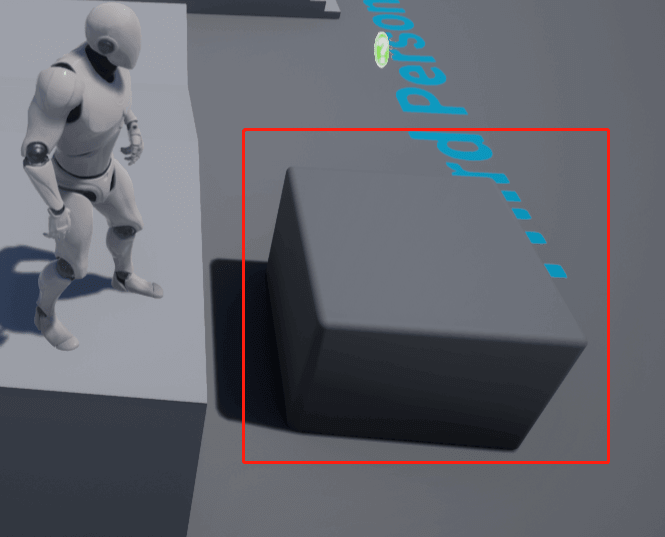

图一

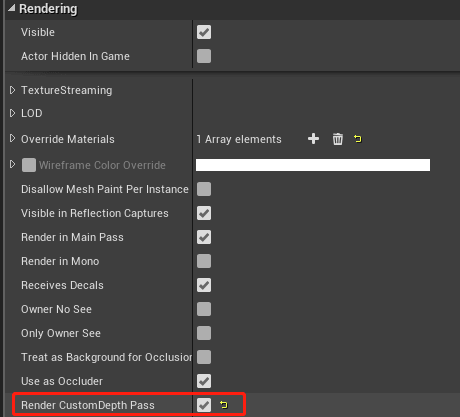

图二

后处理体积设置

1. 在场景中拖入后处理体积（PostProcess Volume）
2. 在资产浏览器中（Content Browser）创建材质，将材质的材质域（Material—Material Domain）设置为Post Process
3. 在后处理体积中应用材质（Details面板—Rendering Features—Post Process Materials—添加Array—-选取创建后处理材质）
4. 移动预览窗口摄像机，到后处理体积内，如果屏幕全白，设置成功

材质编写

01.获取权重计算偏移像素值

我们将采用前面讲到的知识，将深度信息进行权重叠加，我们需要求出渲染像素的上下左右，左上，右上，左下，右下八个单位的深度值，然后进行叠加。我们并且将采用SceneTexelSize（官方传送门）获取偏移位置的偏移量。

SceneTexelSize由系统提供，脱离硬件，提供像素尺寸信息

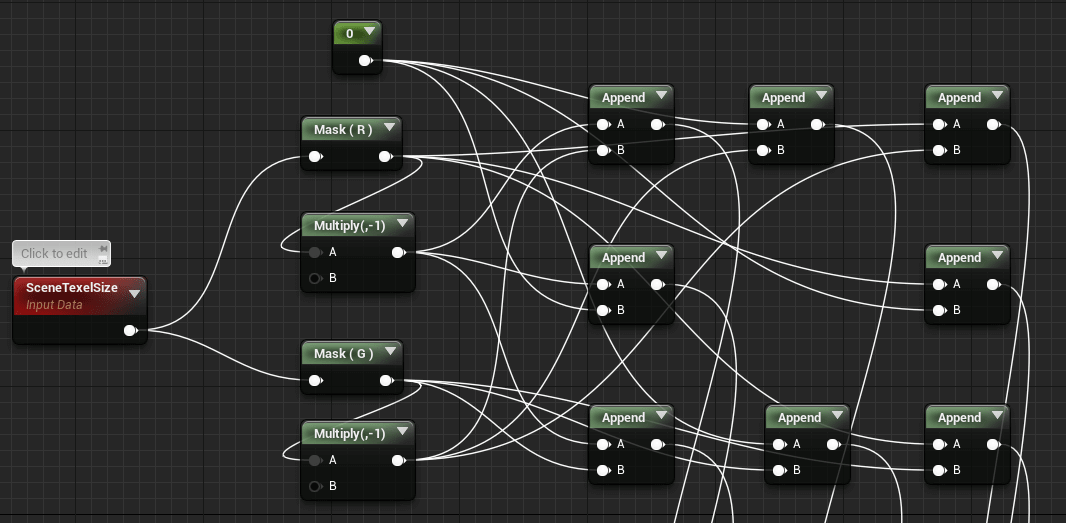

图三

Append节点帮助我们组装了Vector2D信息，假设Mask R G出来的值为X，Y，乘以-1后的值为-X，-Y，经过Append节点组合后的坐标信息为上（0，-Y），下（0，Y），左（-X，0），右（X，0），左上（-X，-Y），左下（-X，Y），右上（X，-Y），右下（X，Y）

02.计算像素偏移坐标

上一步中完成了偏移量的获取，那么将偏移量加上屏幕像素坐标，就可以获取到周围所有像素的坐标

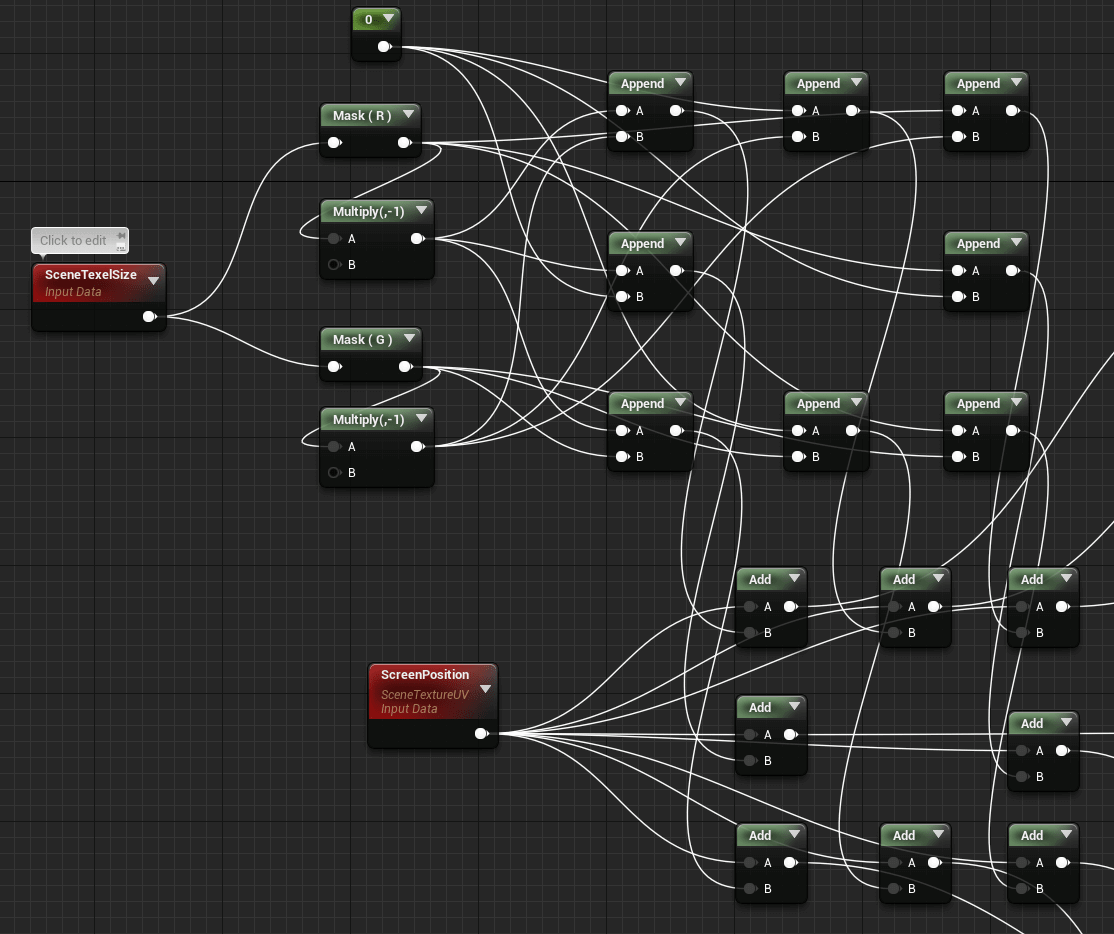

图四

通过Add后的值即为当前渲染像素四周八方向的像素坐标信息

03.获取权重值并累加

在材质编辑中添加节点SceneTexture，设置Scene Texture Id为CustomDepth，并进行如下连线

图五

UVs传入后，由于深度信息是一个值，所以需要用Mask提取下，最后全部加起来，注意，不要多加

04.测试信息

将加出来的信息，进行减去一个较大值，连线进行测试，进入后处理体积，如果能看到场景中全白，并且一个黑色的体积块，说明材质设置正确。

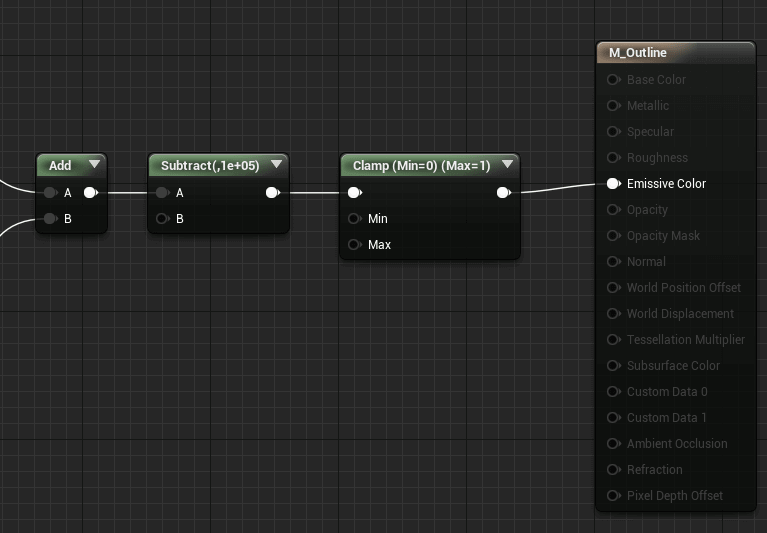

图六

05.进行边缘提取

经过上面的操作，你得到了比原图像小了一圈的渲染区域（通过减去一个值，我们把权重小于给定阈值的像素进行了提取）。接下来的工作，我们通过使用原深度信息内容同样减去一样的阈值，然后使用1-X操作，再与上面计算的结果进行相乘操作。如图七

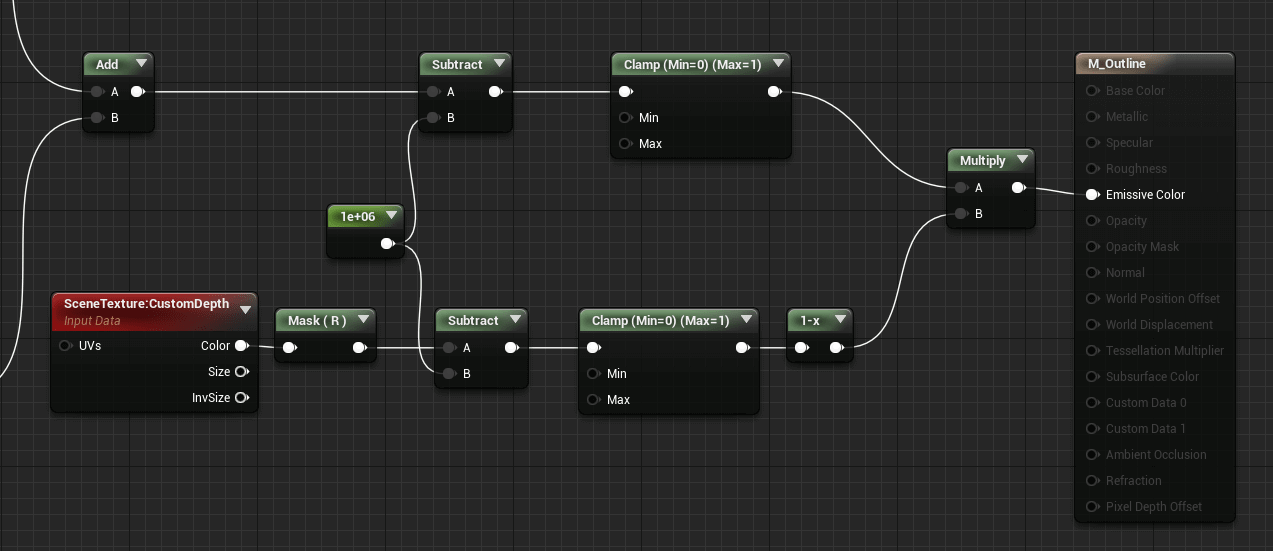

图七

1-X操作目的

将深度信息减去一个较大的值后，我们将得到的是一张除了开启自定义深度通道物体，其他地方全是一个非常大的值，自定义深度通道的像素将是一个负数（之前文章有讲过）。我们将值域进行圈定。使用1-X，则等于1的部分（非开启自定义深度通道）变为0，0的部分（开启自定义深度通道的部分）变为1。

然后我们于前面使用权重值计算出来的结果像素进行相乘，由于权重值计算的图像将比原图小一圈（边缘使用权重值进行了踢除），那么小的部分是1（没有进行过1-X），相乘后边缘部分1×1为1，其他部分1×0或是0x1均为0，这样既可把边缘筛选出来，如图八

图八

图九

图九为应用进入后处理体积后的效果

06.进行边缘色填充

剩下工作就好处理了，我们需要进行插值计算既可，黑色部分输出场景原像素色，白色部分输出边缘颜色

图十

如果不知道Lerp效果请参照前面一篇文章介绍（传送门）

最终效果

遗留问题

如何进行遮挡部分描边，非遮挡部分不参与描边？我们在下篇文章进行介绍。

引擎版本

4.19.1

资源相关

• 材质资源下载：下载链接 密码：b554
