前言

游戏开发中有些时候需要使用到刮彩效果（彩票刮奖），效果如图

简单来讲，动态调整目标贴图的材质混合模式，将一张新的材质与原有材质进行融合，实现刮彩效果。其中新的材质就是刮奖轨迹！

分析

01.如何进行采样图混合？

在材质中，如果我们想要把两张贴图混合并且根据需要的阀值进行调整，则需要使用材质运算中的Lerp节点（材质编辑窗口中按住L点击左键），此节点有3个输入针脚

• A.主混合内容
• B.目标混合内容
• C.混合阀值

此节点特点，当阀值为0则取A，当阀值为1则取B，0-1之间，则进行比例混合，公式A+(B-A)*阀值百分比

根据此节点特点，我们考虑，当A输入贴图时，B输入贴图时，阀值为1则输出B贴图，0则输出A体贴。

我们是否可以考虑将输出阀值提供一张贴图，贴图为纯黑（黑色RGB均为0），则输出A贴图。

如果贴图换成纯白色（白色RGB均为1），则输出B贴图。

那么我们在纯黑色的贴图上，绘制一些白色，然后当作阀值贴图进行连接，会有什么效果呢？

效果就是白色的地方，显式B贴图，黑色的地方显式A贴图，和刮彩的效果是不是很像了？

02.如何生成黑白混合贴图呢？

当然，这可以让美术同学去绘制，一般采样图是需要绘制的。但是我们在程序中是否可以动态生成呢？

是可以的，我们需要借助RenderTarget，那么什么是RenderTarget呢？

本意就是可以将你想要绘制的内容，先绘制到RenderTarget上，然后将RenderTarget当作一张采样图用作材质输出，例如这里就是使用了RenderTarget，他将摄相机拍到的内容，投射到RenderTarget上，然后再将RenderTarget应用到材质上，最后提供给UI进行输出。

我们的本意就是，我们要绘制一些东西（白色的）到RenderTarget上，然后将RenderTarget当作是阀值贴图，输入给第一步中使用。

以上就是处理这个问题的所有关键思路，那么下面阐述下步骤。

实现

01.准备贴图

准备一张底图纹理，用来展示内容

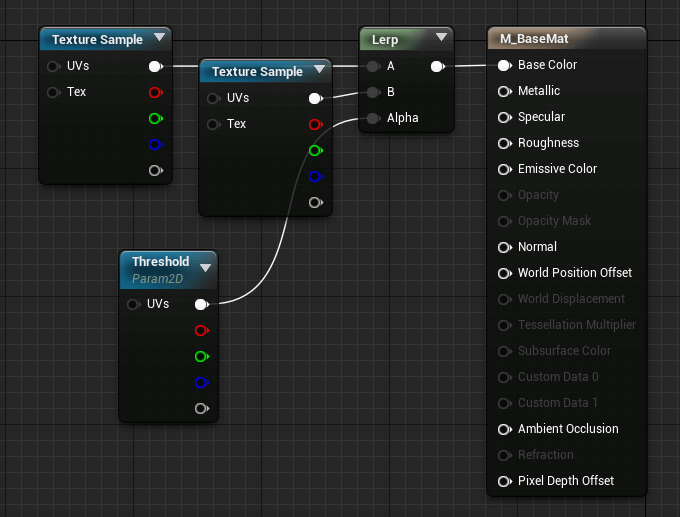

02.构建渲染材质

说明：

• 材质中A节点输入纯色，或是一张纯色纹理（用于遮盖B节点贴图）
• B节点输入图案纹理
• Alpha节点输入2D参数纹理（参数纹理用于设置动态绘制的RenderTarget2D使用

如果Alpha2D纹理是纯黑色，则Lerp输出A节点纹理，如果纯白色，输出B节点纹理，如Alpha2D纹理是黑白混合（纯黑，纯白）则输出AB混合贴图

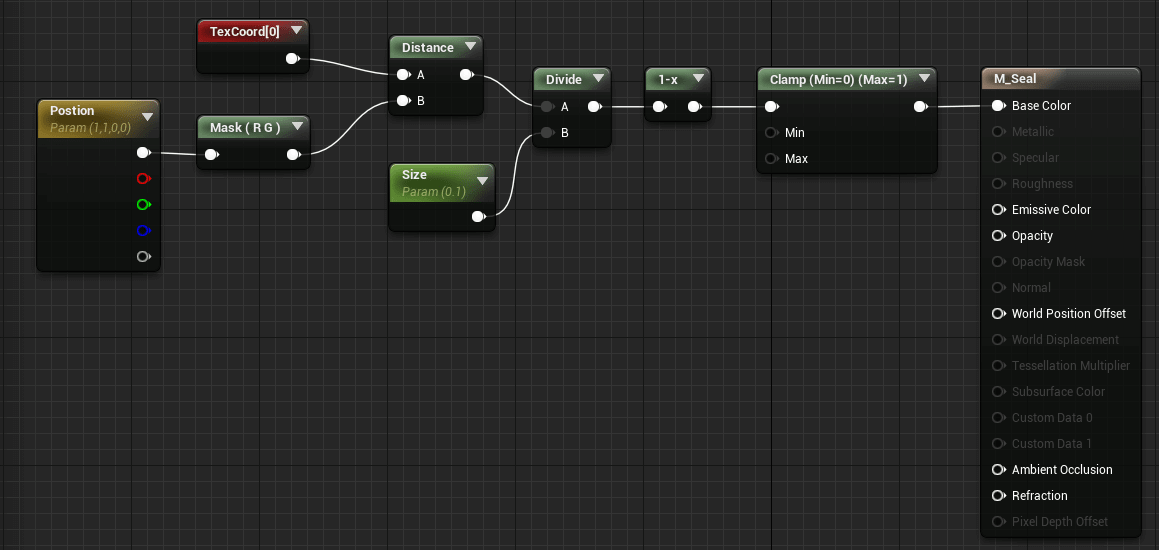

03.构建刮彩盖章的材质，用于绘制到RenderTarget上

说明：

• 借助UV数据我们构建了一张从中心向边缘从0到1均匀过度的纹理，用于做绘制画笔（UV与Distance进行计算，输出内容为一张圆形渐变阶梯图）
• 通过传入的Postion参数，用来调整UV偏移，Postion就是画笔在材质应用的Mesh上的位置信息，需要转换为UV位置

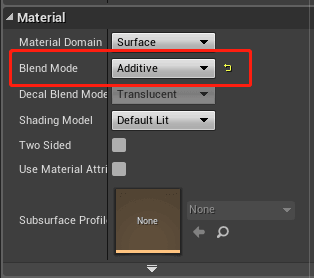

• 设置材质混合模式为叠加，以便用来将材质绘制到RenderTarget2D上不刷新之前绘制的内容

前期工作完成后，后面就是处理逻辑，在下篇文章中介绍~

引擎版本

4.18.3
